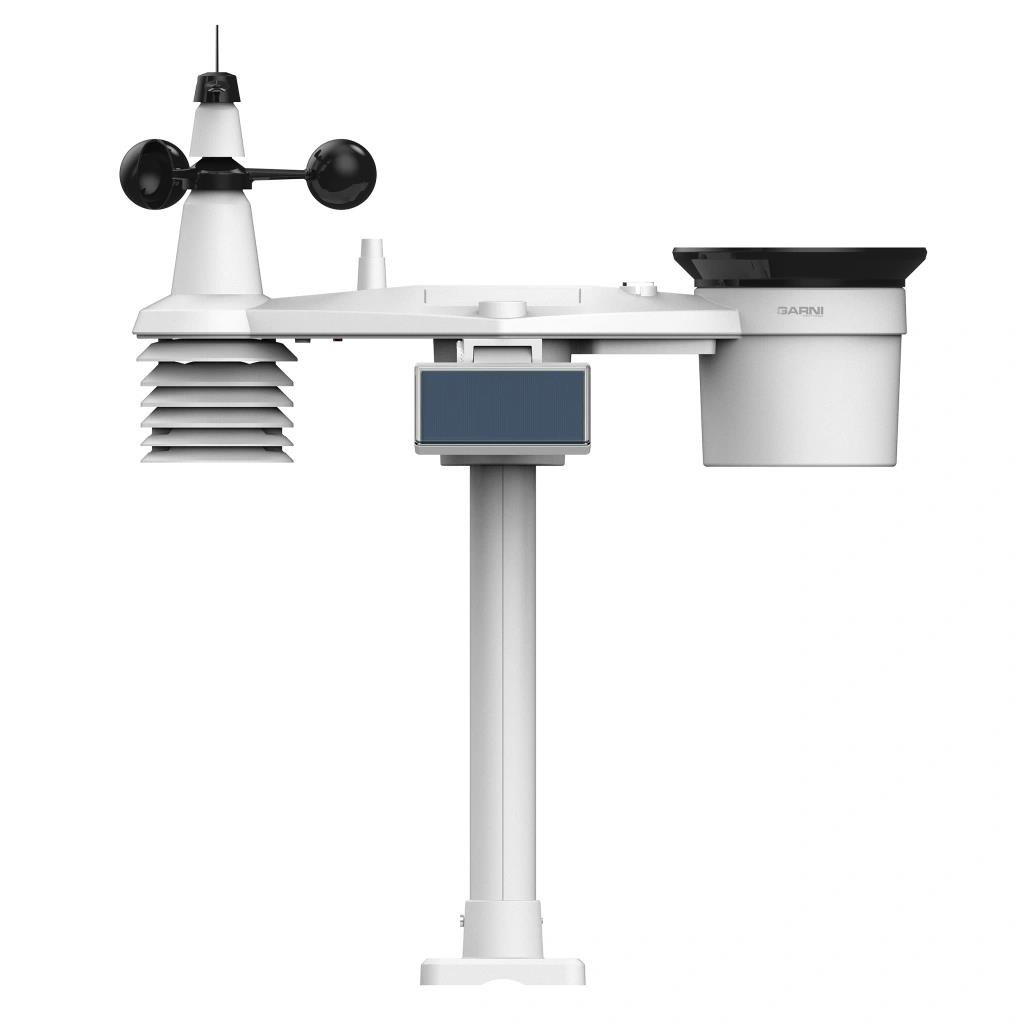

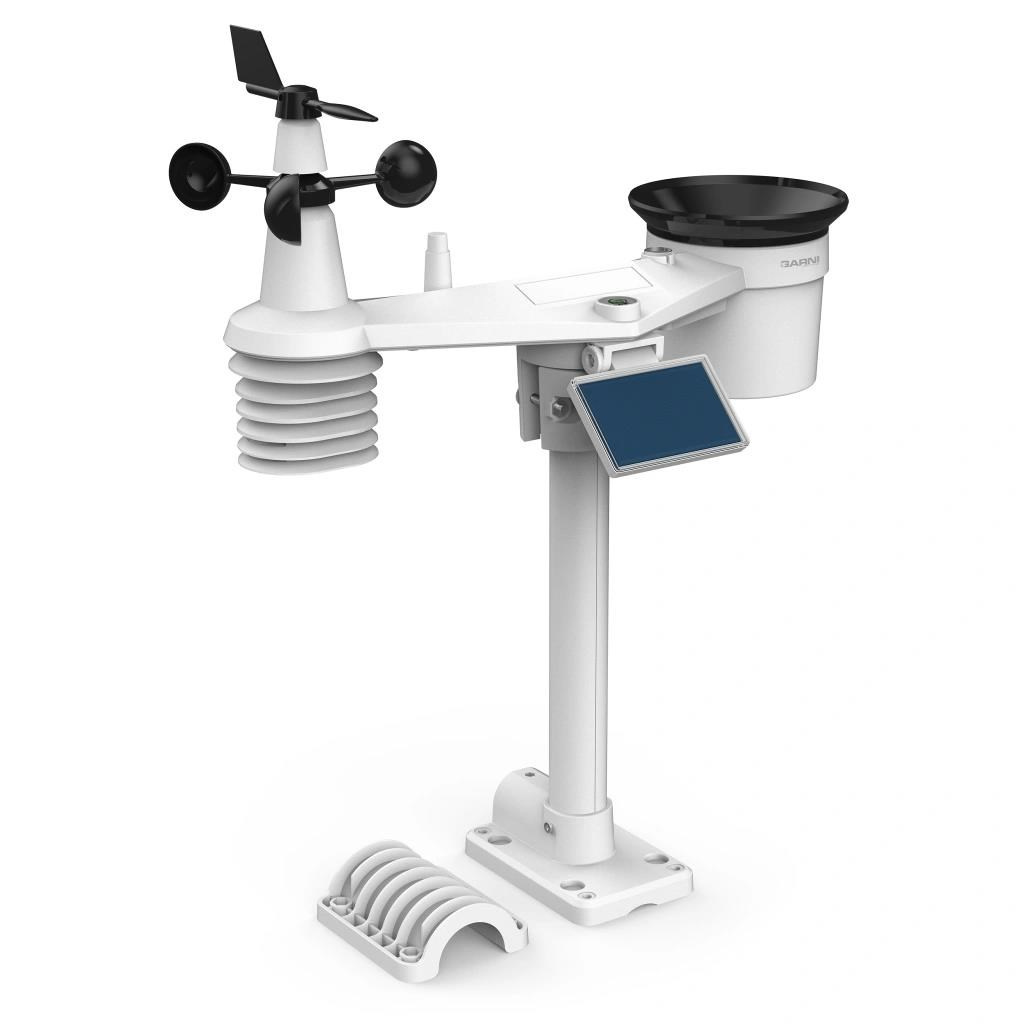

Integrované čidlo GARNI 1NG
Integrované bezdrátové čidlo GARNI 1NG je určeno pro WiFi meteostanice GARNI 3015 Arcus, GARNI 3015 Arcus 2GEN, GARNI 2055 Arcus, GARNI 2055 Arcus 2GEN, GARNI 2040 Arcus, GARNI 2040 Arcus 2GEN, GARNI 1085 Arcus, GARNI 2060 Arcus a WiFi meteo bránu GARNI GTway Plus.
Integrované bezdrátové čidlo 7-v-1 GARNI 1NG měří vnější teplotu a relativní vlhkost, rychlost a směr větru, dešťové srážky, UV index a sluneční záření, a data jsou odesílána do hlavní jednotky až do vzdálenosti 150 m (v otevřeném prostoru).

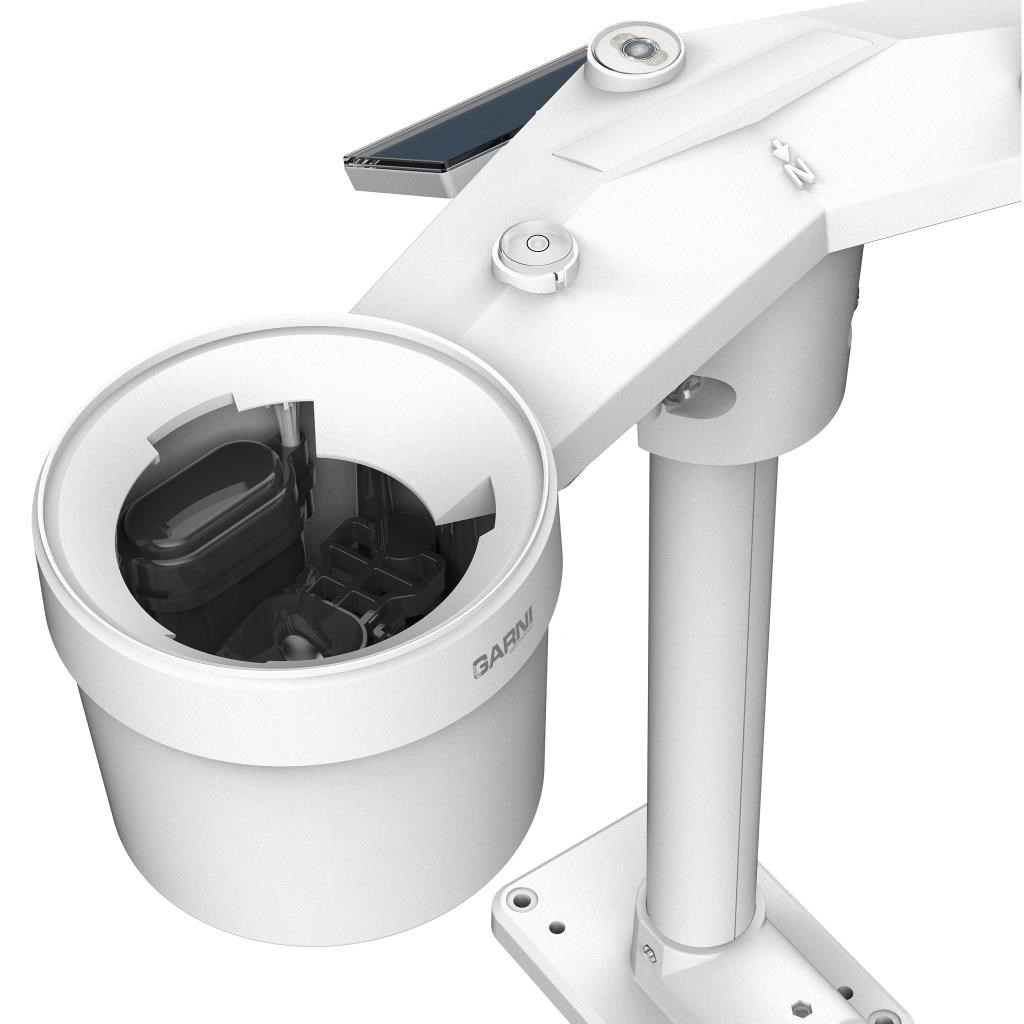

Integrované bezdrátové čidlo 7-v-1 disponuje solárním panelem a vestavěným kapacitorem, který se nachází v prostoru vedle nálevky srážkoměru a zajišťuje napájení čidla. Kapacitor získává energii pomocí solárního panelu. Pokud nebude kapacitor nabitý, bude integrované bezdrátové čidlo 7-v-1 napájeno záložními bateriemi. Pokud bude na solární panel po dobu 4 hodin dopadat přímé sluneční světlo (100 000 luxů), vestavěný kapacitor se zcela nabije a poskytne napájení čidla po dobu 1 dne. Energie záložních baterií nebude spotřebovávána.
Jestliže nebude vestavěný kapacitor plně nabitý, a přímé sluneční světlo by nedopadalo na solární panel dostatečně dlouho, napájení čidla bude zajištěno záložními bateriemi. Po opětovném nabití kapacitoru bude napájení zajištěno kapacitorem.
Pokud by došlo k úplnému vyčerpání energie z kapacitoru, a čidlo by bylo umístěno mimo sluneční světlo, záložní baterie vydrží poskytovat napájení přibližně 1 rok.
Uvedený předpoklad životnosti záložních baterií je pouze orientační, skutečná životnost baterií se bude lišit podle podmínek prostředí v němž bude integrované bezdrátové čidlo 7-v-1 provozováno.

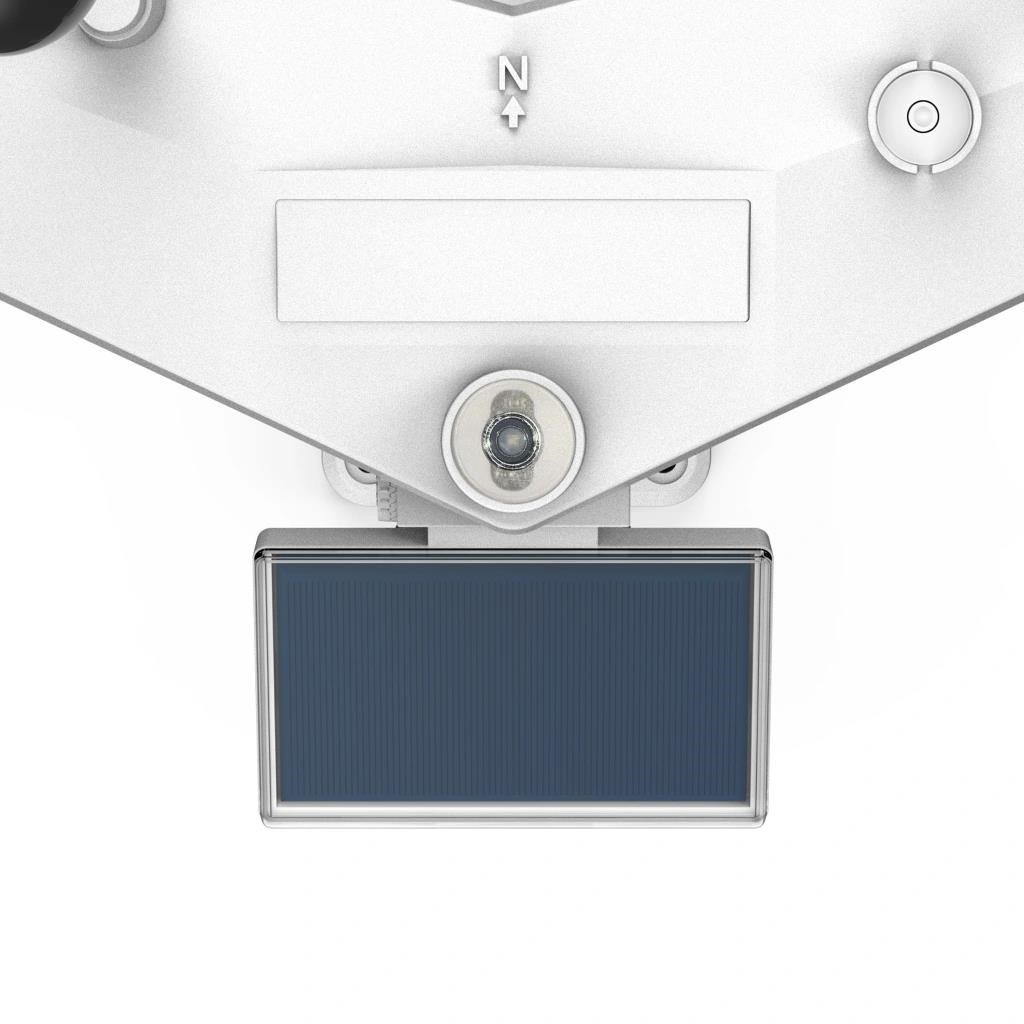

Úhel sklonu solárního panelu lze vertikálně nastavit z 0° na 15°, 30°, 45° a 60° v závislosti na oblasti, ve které je meteorologická stanice provozována.
Kapacitor
- kapacita cca 12 mAh
- denní spotřeba energie 4,5 mAh
- plné nabití po 4 hodinách při expozici 100 000 lx - doba napájení int. čidla 48 hodin
- plné nabití po 8 hodinách při expozici 30 000 lx - doba napájení int. čidla 48 hodin
Solární panel
- výkon 0,5 W (na základě 40 000 luxů)
Specifikace
| Parametry | |
|---|---|
| Určeno pro model | GARNI 3015 Arcus, GARNI 3015 Arcus 2GEN, GARNI 2055 Arcus, GARNI 2055 Arcus 2GEN, GARNI 2040 Arcus, GARNI 1085 Arcus, GARNI 2060 Arcus, GARNI GTway Plus |
| Rozsah měření teploty / tolerance | -40°C až +60°C (-40 až -20°C ±1°C, -19,9 až 0°C ±0,7°C, +0,1 až +60°C ±0,4°C) (čidlo SENSIRION) |
| Rozlišení měření teploty | 0,1°C |
| Rozsah měření rel. vlhkosti / tolerance | 1% až 99% (1 až 9% ±5% , 10 až 90% ±3.5%; 91 až 99% ±5%) (čidlo SENSIRION) |
| Rozlišení měření rel. vlhkosti | 1 % |
| Rozsah měření rychlosti větru / tolerance | 0 až 50 m/s; 0 až 180 km/h; 0 až 112 mph; 0 až 97 uzlů < 5 m/s: ±0.8 m/s; > 5 m/s: ±10% (podle toho, která hodnota je vyšší) |
| Rozlišení rychlosti větru | 0,1 m/s, 0,1 km/h, 0,1 mph, 0,1 knot (uzlů) |
| Měření směru větru | Ano |
| Rozlišení měření směru větru | 16 pozic nebo 360° |
| Měření dešťových srážek | Ano |
| Rozsah měření úhrnu srážek | 0 až 19999 mm |
| Rozlišení dešťových srážek | 0,1 mm |
| Množství srážek potřebných k překlopení vahadla | 0,254 mm (0,01 inches) ±7%, nebo 1 překlopení člunku |
| Rozsah měření UV indexu | 1 až 16 |
| Rozlišení měření UV indexu | 1 |
| Rozsah měření intenzity osvětlení (slun. záření)/ tolerance | 0 až 200 Klux |
| Rozlišení intenzity osvětlení (slun. záření) | 0,1 |
| Dosah signálu bezdrátového čidla | 150 m v otevřeném prostoru |
| Frekvence přenosu | 868 MHz |
| Interval přenosu dat | Rychlost a směr větru, UV index, intenzita slunečního záření 12 sekund, teplota, relativní vlhkost a srážky 24 sekund |
| Napájení | Vestavěný kapacitor s podporou solárním panelem, záložní baterie 3 ks 1,5 V typ AA (tužkové, nejsou součástí dodávky) |
| Parametry kapacitoru int. čidla | kapacita cca 12 mAh denní spotřeba energie 4,5 mAh plné nabití po 4 hodinách při expozici 100 000 lx - doba napájení int. čidla 48 hodin plné nabití po 8 hodinách při expozici 30 000 lx - doba napájení int. čidla 48 hodin |
| Parametry solárního panelu | Výkon 0,5 W (na základě 40 000 luxů) |

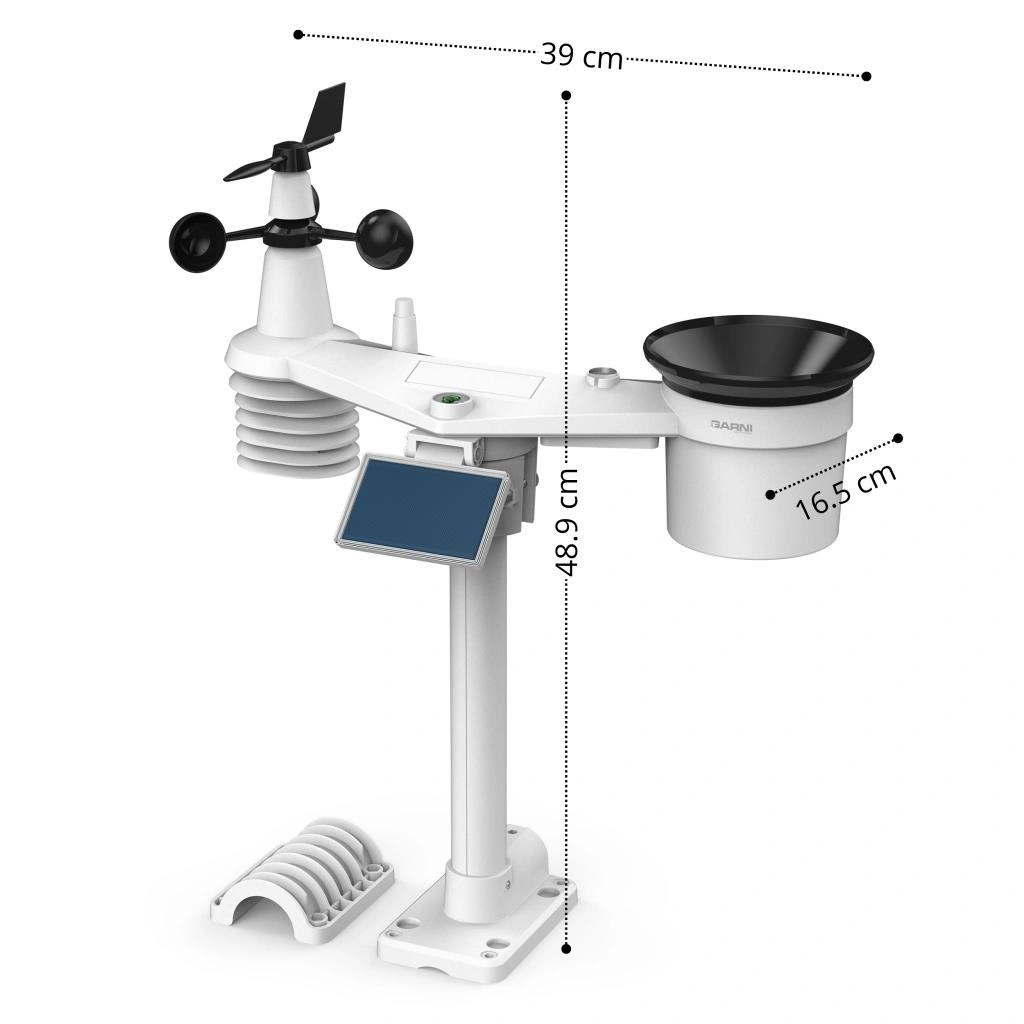

| Celkové rozměry | 390 x 230 x 165 mm |
| Hmotnost | 599 g (bez baterií a stojanu) |
| Barva | Světle šedá, nálevka srážkoměru, korouhvička a větrník barva černá |
| Možnost postavení / zavěšení | Možnost připevnění na stožár, nebo na rovnou plochu |
| Průměr stožáru / tyče | 35 až 40 mm |
